Stezaljka za alkaten ženskim navojem (sedlo)

Stezaljka za alkaten ženskim navojem (sedlo)

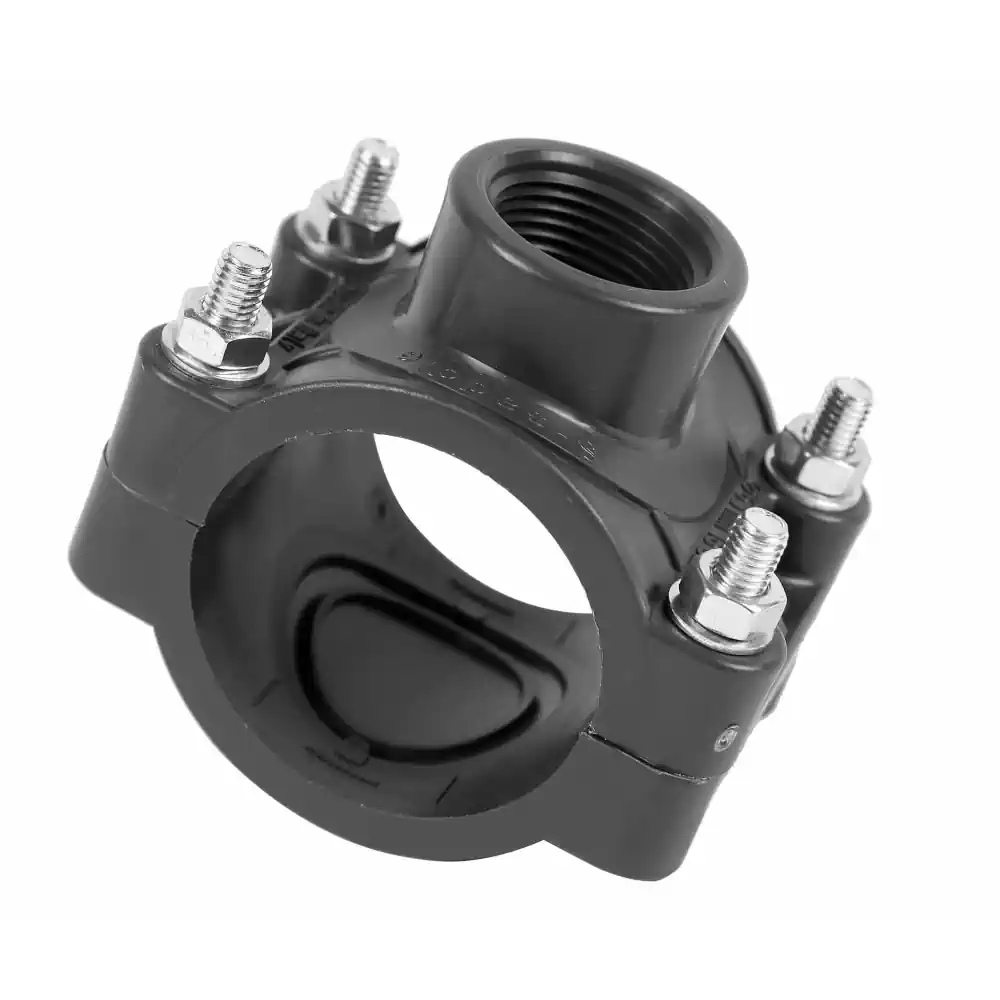

Stezaljka za alkaten ženskim navojem je praktično rješenje za izradu bočnog  lateralnog odvojka na postojećem cjevovodu. Najčešće se koristi u sustavima poljoprivrednog navodnjavanja, plasteničkoj proizvodnji, voćnjacima, vinogradima, vrtovima, sustavima kap po kap, sprinkler instalacijama i drugim tlačnim PE mrežama.
Ova obujmica postavlja se oko cijevi i omogućuje izradu navojnog priključka bez potrebe za rezanjem ili zamjenom glavnog voda. Nakon pravilnog pozicioniranja i zatezanja, cijev se buši kroz izlaz obujmice, čime se dobiva uredan i stabilan priključak za sekundarni vod, ventil, kapaljku, rasprskivač ili drugi element sustava.
U praksi se ovaj proizvod često naziva i obujmica za PE cijev, sedlasta obujmica, navrtna obujmica, priključna obujmica, sedlo za navodnjavanje, obujmica s navojnim izlazom ili jednostavno clamp saddle.
Prednosti proizvoda:

• Brza montaža na postojeću cijev bez rezanja glavnog voda
• Pouzdano brtvljenje zahvaljujući brtvi koja prianja uz površinu cijevi
• PN 12,5 izvedba pogodna za tlačne sustave vode i navodnjavanja
• Širok raspon promjera od Ø25 do Ø160 mm
• Ženski navojni izlazi od 1/2″ do 2″ za spajanje različitih priključaka
• Dobra otpornost PP materijala na vlagu i uvjete rada u vanjskim instalacijama
  Obujmica je posebno korisna kada je potrebno naknadno dodati novi priključak na postojeću liniju, primjerice za spajanje laterala kap po kap, razvod prema drugoj zoni navodnjavanja, ugradnju ventila ili priključivanje mjernih i pomoćnih elemenata. Pravilno dimenzionirana i pravilno montirana obujmica smanjuje rizik od mikrocurenja, pomicanja i deformacije cijevi na mjestu priključka.

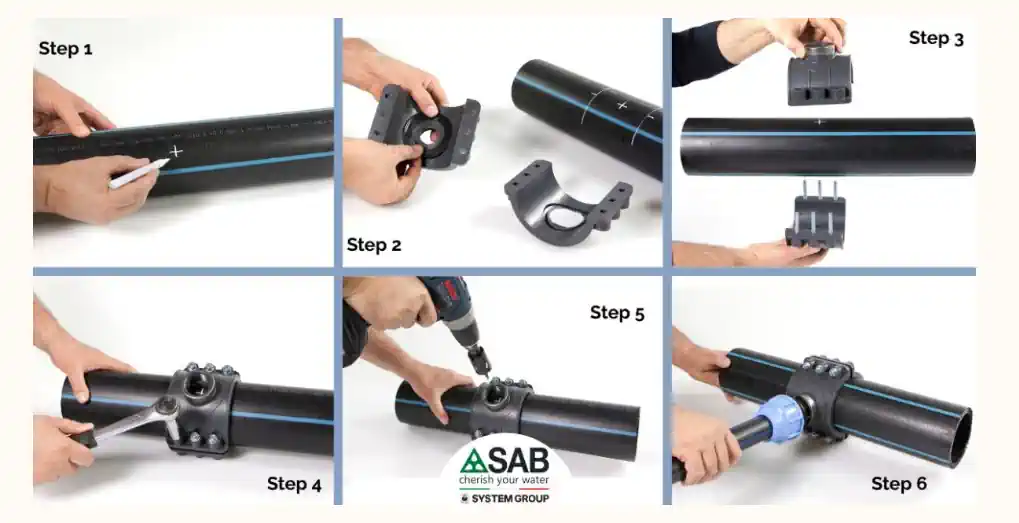

Montaža obujmica s priključkom: ključni koraci

Ugradnja obujmica s priključkom relativno je jednostavna, ali se mora izvesti prema točno određenom postupku kako bi se osiguralo pravilno brtvljenje.
Prvi korak je označiti cijev na točnom mjestu gdje će se obujmica postaviti, odnosno precizno odrediti područje grananja. Zatim se vijci i umetak protiv okretanja postavljaju u donju polovicu obujmice.
Brtva se potom postavlja u gornji dio, pri čemu treba paziti da pravilno sjedne u svoje ležište. Nakon toga se dvije polovice obujmice sastavljaju oko cijevi na odabranom mjestu.
Kada je obujmica pravilno pozicionirana, vijci se zatežu preporučenim momentom kako bi se osiguralo ravnomjerni pritisak brtve. Tek nakon toga cijev se buši krunskom pilom, pazeći da se ne ošteti navojni izlaz obujmice.

Nakon bušenja treba pustiti vodu u sustav i ostaviti kraj cjevovoda otvorenim kako bi eventualni ostaci bušenja izašli iz sustava i da ne začepe kapaljke i slično.
